Geluidsscherm spoorwegen

Een geluidsscherm dat past bij de spooromgeving

Een geluidsscherm langs het spoor moet meer doen dan alleen geluid tegenhouden. In veel projecten spelen ook zichtlijnen, onderhoud, begroeiing, sociale veiligheid, beschikbare bouwruimte en landschappelijke en ecologische inpassing een rol.

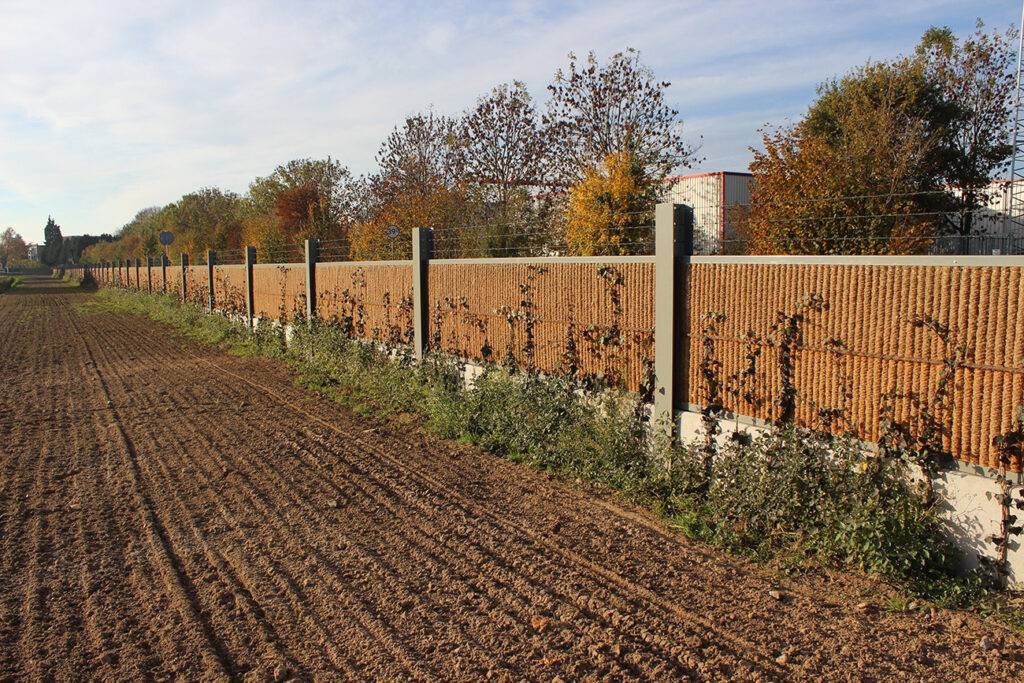

De Kokowall HA-Minwol geluidsschermen zijn opgebouwd uit een verzinkt stalen frame met kokosbuizen en een drielaags geluidsisolerende plaat. De achterzijde wordt voorzien van een laag 50mm minerale wol, een PE Fleece en verzinkt stalen bouwstaalmat. De kokosvezels zorgen voor een natuurlijke uitstraling en dragen bij aan de absorberende werking van het scherm. Daarnaast vormen ze een geschikte basis voor begroeiing met klimplanten.

Bij hogere absorberende eisen kan de schermopbouw worden uitgebreid met een dikkere laag minerale wol. Zo kan per locatie worden gekozen voor een uitvoering die past bij de akoestische situatie, zonder dat de natuurlijke uitstraling aan de omgevingszijde verloren hoeft te gaan.



Akoestische werking langs het spoor

Spoorweggeluid ontstaat onder andere door het contact tussen wielen en rails, passerende wagons, rembewegingen en installaties op of aan de trein. Een geluidsscherm vormt een fysieke barrière tussen de spoorlijn en de ontvanger. Daarmee wordt de directe overdracht van geluid beperkt.

De werking bestaat uit twee onderdelen: geluidsisolatie en geluidsabsorptie. Geluidsisolatie beperkt hoeveel geluid door het scherm heen gaat. Geluidsabsorptie beperkt hoeveel geluid door het schermoppervlak wordt teruggekaatst naar de spoorlijn, tegenoverliggende bebouwing of andere delen van de omgeving.

De standaard Kokowall uitvoering heeft een geluidsisolatie van Rw = 30 dB en DLR = 27 dB, categorie B3. De geluidsabsorptie bedraagt DLα = 7 dB, categorie A2. Voor spoorlocaties waar reflectie sterker moet worden beperkt, zijn hoog absorberende uitvoeringen beschikbaar.

De paneelwaarden vormen de technische basis. De praktijksituatie wordt daarnaast bepaald door de schermhoogte, schermlengte, positie ten opzichte van het spoor, afstand tot bebouwing en de aansluiting op het maaiveld. Een goede projectafstemming blijft daarom essentieel.

Projectspecifieke schermopbouw

Geen spoorlocatie is hetzelfde. Daarom wordt de schermopbouw afgestemd op de akoestische eis, de constructieve randvoorwaarden en de gewenste uitstraling.

Uitgangspunt	Mogelijke uitvoering
Natuurlijke inpassing	Kokowall met kokosvezels en begroeiing
Hogere geluidsabsorptie	Kokowall Hoog Absorberend, HA-Minwol of Noise-Reducer
Behoud van licht en zicht	Combinatie met transparante panelen
Projectspecifieke maatvoering	Panelen in variabele hoogte, breedte en uitvoering
Constructieve afstemming	Verzinkte staalconstructie, afgestemd op hoogte, windbelasting en bodemgesteldheid

Deze opbouw maakt het mogelijk om het geluidsscherm aan te passen aan zowel de technische eisen als de omgeving. In woongebieden ligt de nadruk vaak op geluidsreductie en natuurlijke inpassing. Bij stationsomgevingen kunnen zichtlijnen, lichttoetreding en sociale veiligheid zwaarder meewegen. Langs bedrijventerreinen of logistieke locaties kan juist een hogere absorptiewaarde gewenst zijn.



Hoe Kokosystems geluidsschermen voor spoorprojecten maakt

Kokosystems is leverancier én producent en maakt de geluidsschermen in de eigen fabriek in Poeldijk. Daardoor blijven productie, maatvoering en afwerking in één hand. Dat is belangrijk bij spoorprojecten, waar akoestiek, constructie, beschikbare ruimte en landschappelijke inpassing goed op elkaar moeten aansluiten.

Voor iedere locatie wordt bekeken welke schermopbouw passend is. Een standaard Kokowall uitvoering kan worden toegepast wanneer een natuurlijke en begroeibare afwerking gewenst is. Bij hogere absorberende eisen zijn uitvoeringen met extra minerale wol mogelijk. Ook combinaties met transparante panelen, deuren, doorgangen of aansluitingen op grondwallen kunnen projectspecifiek worden uitgewerkt.

Het productieproces

Selectie van materialen

Voor Kokowall geluidsschermen worden kokosvezels, gerecyclede kunststof buizen, een geluidsisolerende plaat en verzinkt staal gecombineerd. De kokosvezels geven het scherm zijn natuurlijke uitstraling en vormen een geschikte basis voor begroeiing. De geluidsisolerende plaat vormt de akoestische kern van het paneel.

Opbouw van het geluidspaneel

De kunststof buizen worden omwikkeld met kokosvezels en in een verzinkt stalen frame geplaatst. Tussen de rijen kokosbuizen wordt een geluidsisolerende plaat opgenomen. Zo ontstaat een smalle, modulaire paneelconstructie die geluidsisolatie en geluidsabsorptie combineert.

Afstemming op de akoestische eis

Niet iedere spoorlocatie vraagt om dezelfde schermopbouw. Wanneer vooral natuurlijke inpassing belangrijk is, ligt een begroeibare Kokowall uitvoering voor de hand. Als reflectie sterker moet worden beperkt, kan een hoog absorberende variant worden toegepast met minerale wol. De keuze wordt afgestemd op de geluidsbron, de omgeving en de gewenste prestatie.

Maatwerk in hoogte, breedte en uitvoering

De panelen worden projectspecifiek geproduceerd in hoogte, breedte en uitvoering. Ook gestapelde panelen, trapsgewijze schermlijnen, schuine panelen, poedercoating in RAL-kleur en combinaties met transparante schermdelen zijn mogelijk. Daardoor kan het geluidsscherm worden aangepast aan de ligging van het spoor, de beschikbare ruimte en de gewenste uitstraling.

Constructie en plaatsing

De prefab panelen worden geplaatst tussen verzinkte stalen HEA- of IPE-kolommen. De kolommen en fundering worden afgestemd op onder andere schermhoogte, windbelasting en bodemgesteldheid. Ook de aansluiting tussen panelen, staalconstructie en maaiveld wordt zorgvuldig uitgewerkt, zodat openingen de akoestische werking niet onnodig verminderen.



Vrijblijvend voorstel voor een geluidsscherm langs het spoor

Een goed geluidsscherm langs het spoor vraagt om een zorgvuldige afstemming tussen akoestiek, constructie en omgeving. Kokosystems denkt mee over het geschikte schermtype, de afmetingen, absorptiewaarde, staalconstructie en gewenste afwerking.

Op basis van de beschikbare projectinformatie ontvangt u een helder en gespecificeerd voorstel met prijzen, afmetingen en technische uitgangspunten. Denk hierbij aan locatiegegevens, tekeningen, foto’s, een globale schermlengte, gewenste hoogte of akoestische randvoorwaarden.

Zo krijgt u vooraf inzicht in de meest passende uitvoering voor uw spoorproject. Benieuwd wat wij voor uw project kunnen betekenen? Vraag hieronder vrijblijvend een prijs aan en wij helpen u graag verder.
